카탈로그
(맨홀 연결)
파이프 지수링
- 규격
- Ø150mm ~ Ø1800mm
- 재질
- 이프지수링 (EPDM 합성고무, 연질 PVC)
체결밴드 (스테인리스) - 하중
- -
- 중량
- -
- 소비자가
- -
- 공급업체
- 생협관리자
- 제조사
제품설명
※ 제품에 따라 재고현황, 물류마감시간, 생산기간 등에 의해 당일 출고가 어려울 수도 있으니 시간적 여유를 두고 주문해 주시면 감사하겠습니다.
파이프 지수링/개요
"파이프 지수링”은 하수관 및 하수단관의 외측에 장착되어 맨홀의 접속구에 설치, 매설되며 하수관과 맨홀의 접합부 일체성을 강화시키고 안정성 및 수밀성을 최대로 보장해 줄 수 있도록 개발된 제품이다.
용도
맨홀블록 + 하수관 연결용

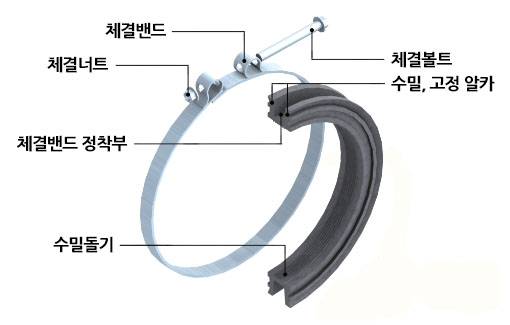

구성 및 재질
- 파이프지수링 (EPDM 합성고무, 연질 PVC)
- 체결밴드 (스테인리스)
적용 관종 및 관경
- 적용 관종 : PE관, PVC관, 콘크리트관, 주철관 등
- 적용 관경 : Ø150mm ~ Ø1800mm
파이프 지수링 / 특, 장점
- 편리한 시공성
- 파이프지수링을 하수관 외측에 설치한 후 체결밴드를 체결하면 설치가 완료됨.
- 현장에서 사용하는 하수관에 바로 장착이 가능하여 작 업이 매우 간단하고 편리.
- 다양한 관종 적용
- 하수관의 종류에 관계없이 적용 가능.
- 하수관의 외경에 적합한 치수로 제작한 후 공급하 므로 모든 관종에 적용 가능.
- 우수한 수밀성
- 복수의 날개로 형성된 지수링이 콘크리트에 매입되어 지수링과 콘크리트 경계면 수밀 유지.
- 지수링의 내측에 형성되는 수밀돌기가 하수관 사이에 위치하여 하수관의 수축, 팽창에 대응하여 하수관과 지수링 사이의 수밀 유지.
- 가격 경쟁력 확보
- 지수단관을 사용하는 방법 대비 단관과 본관 사이의 연결개소가 생략되어 연결비용 감소.
- 400mm 이상의 하수관 접합 시 커넥터 연결공법에 비하여 시공비 대폭 절감.
- 선진국 제품보다 우수한 기능 실현
- 선진국에서 사용하는 제품에서 수밀 보강부가 추가되어 수밀성 극대화.
- 파이프지수링에 적합한 체결밴드 개발 및 적용.

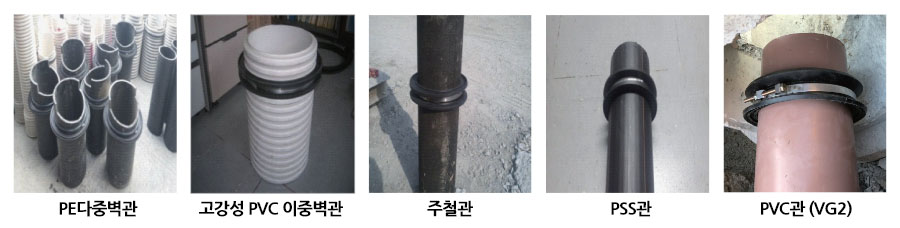

파이프 지수링 / 적용범위 (접속관)
"파이프 지수링"은 합성고무 원료를 압출하여 1차로 제작한 후 적용되는 관의 외경에 맞도록 절단한 후 융착하여 제작 완료하기 때문에 관의 종류와 규격마다 다른 외경에 완벽하게 대응할 수 있어 일반적으로 사용되는 PE관, PVC관 뿐만 아니라 파형강관, 콘크리트관에도 쉽게 적용하여 시공이 가능합니다.
적용관종
- PE이중벽관
- PE다중벽관
- 철근콘크리트관(흄관)
- 내충격 PVC관(VG1,VG2)
- VR관
- 고강성 PVC이중벽관
- 유리섬유복합관(GRP관)
- 덕타일 주철관
- 이외 모든관 적용가능

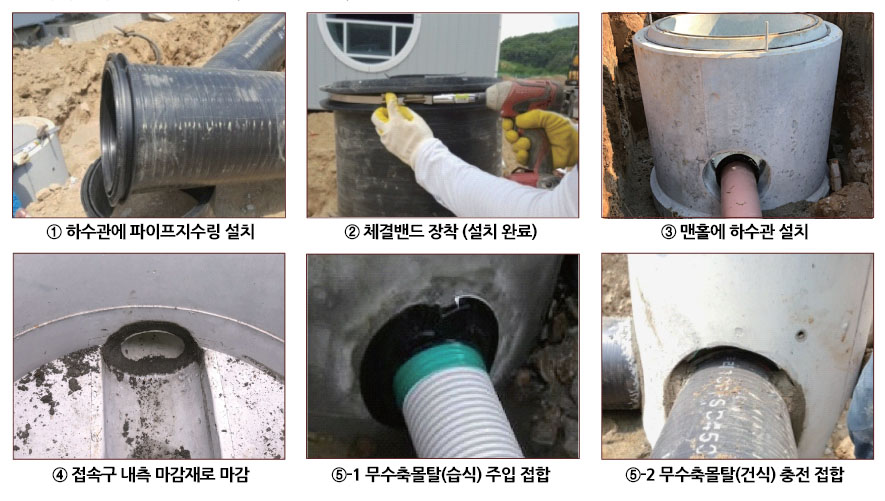

파이프 지수링 / 사용방법

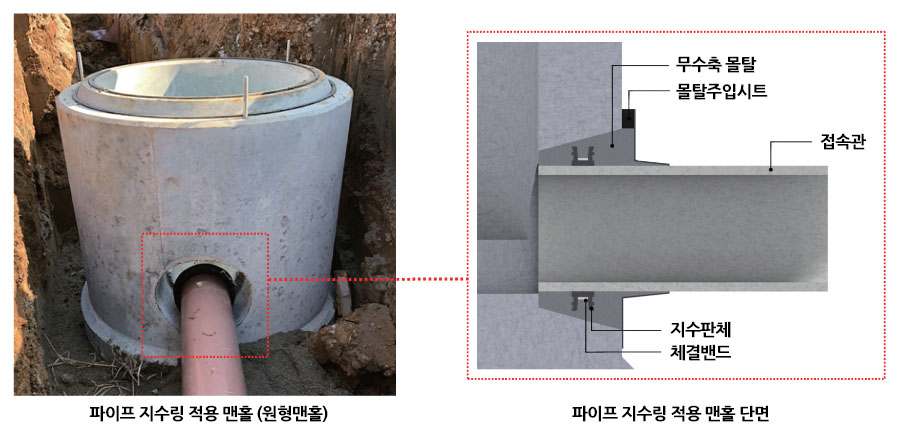

파이프지수링 적용 방법 (원형 PC 맨홀)
- 파이프지수링이 맨을 벽체 두께의 중앙 부분에 위치하도록 파이프지수링을 하수관에 설치한다.
- 파이프지수링의 외측 U옴에 체결밴드를 위치시키고 체결볼트와 너트를 사용 체결밴드를 견고히 체결한다.
- 파이프지수링이 설치된 파이프를 맨올의 접속구에 설치한다.
- 파이프지수링이 설치된 접속구의 내측을 마감한다.
- 맨을 접속구와 하수관 사이의 빈 공간에 무수축몰탈을 승진하여 시공을 완료한다.
