안전사다리 (선시공용) NB300
- 규격
- 300×100×ø22 (매립부 구형)
300×100×ø8 (매립부 신형) - 재질
- -
- 하중
- -
- 중량
- -
- 소비자가
- -
- 공급업체
- 생협관리자
- 제조사
제품설명
※ 제품에 따라 재고현황, 물류마감시간, 생산기간 등에 의해 당일 출고가 어려울 수도 있으니 시간적 여유를 두고 주문해 주시면 감사하겠습니다.
제품사진

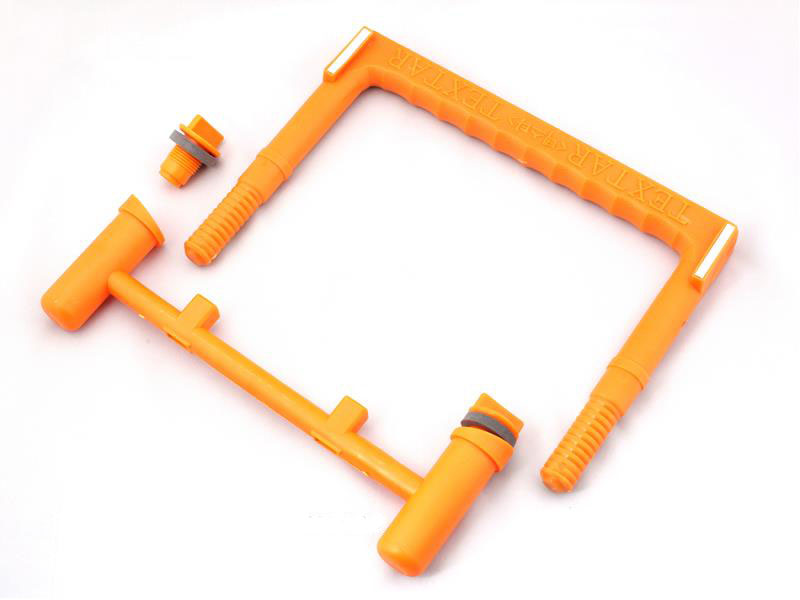

구형

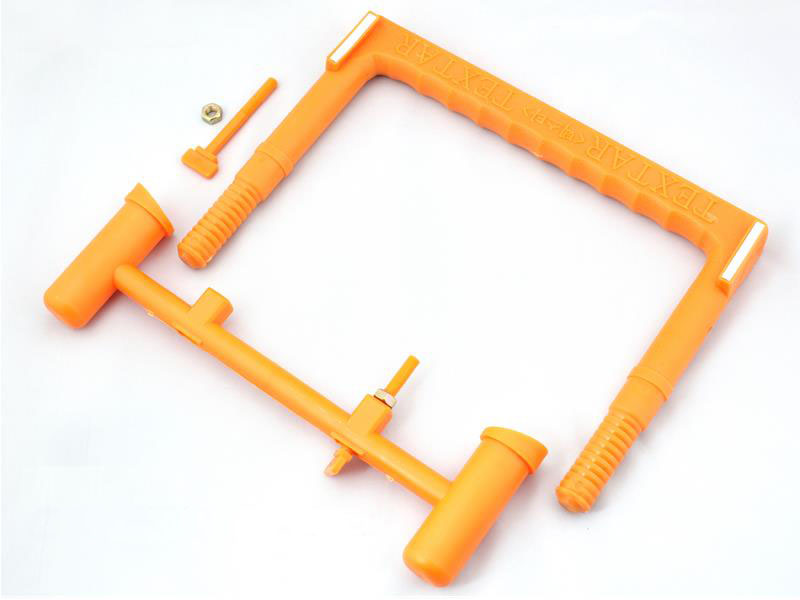

신형
개요
콘크리트 벽체 매설용 고정식 사다리.(원형 맨홀, 사각 맨홀 구분 있음) 맨홀을 제작하기 전에 거푸집에 사다리 매립부를 고정시킨 다음 콘크리트를 포설하여 양생시킨 후 사다리를 고정시키는 선시공용 사다리이다. 기존제품의 안정성, 시공성 문제를 기술적으로 보완하여 시공 후 안전하고 반영구적으로 사용할 수 있다.
용도
우•오수 맨홀, 저수조 등 콘크리트 벽면
제품원리
콘크리트 속에 매립된 발판부의 내부 구조와 후시공용 삽입사다리의 완전 대칭 결합으로 별도의 고정장치와 조립공정 없이 영구적인 내구성을 보장하는 제품이다.
제품특징
- 완전결속형 조립으로 시공 후 이탈위험성이 전혀 없다.
- 후시공용의 장점을 그대로 살려 안정성을 확보하였다.
- 거푸집 내부 접착면에 스폰지를 결합하여 콘트리트 페이스트 유입을 차단하였다.
- 간편하게 시공할 수 있도록 고안되어 경제적이다.
시공방법
- 거푸집 규격에 맞도록 일정간격으로 거푸집에 구멍을 뚫는다. (구형 시공시 ø22, 신형 시공시 ø8)
- 고정볼트를 거푸집에 끼우고 매립부에 결합하여 고정시킨다.
- 거푸집을 설치하고 콘크리트를 포설한다.
- 양생이 되면 고정나사와 거푸집을 제거한다. (고정나사, 볼트 - 소모품임)
- 발판부 사다리(후시공용)를 망치로 박아서 시공한다.
